バウンディングボックス3Dの基本概念と実践技術

バウンディングボックス3Dの基本概念
📦

3Dオブジェクトを囲む最小ボックス

物体の外形を最小の直方体で囲んで境界を定義する重要な概念

🎯

効率的な衝突判定とレンダリング

ゲーム開発やCADソフトウェアでの最適化に欠かせない技術

⚡

計算処理の高速化

複雑な3Dオブジェクトを簡単な矩形で近似して処理速度を向上

バウンディングボックス3Dの基本定義と重要性

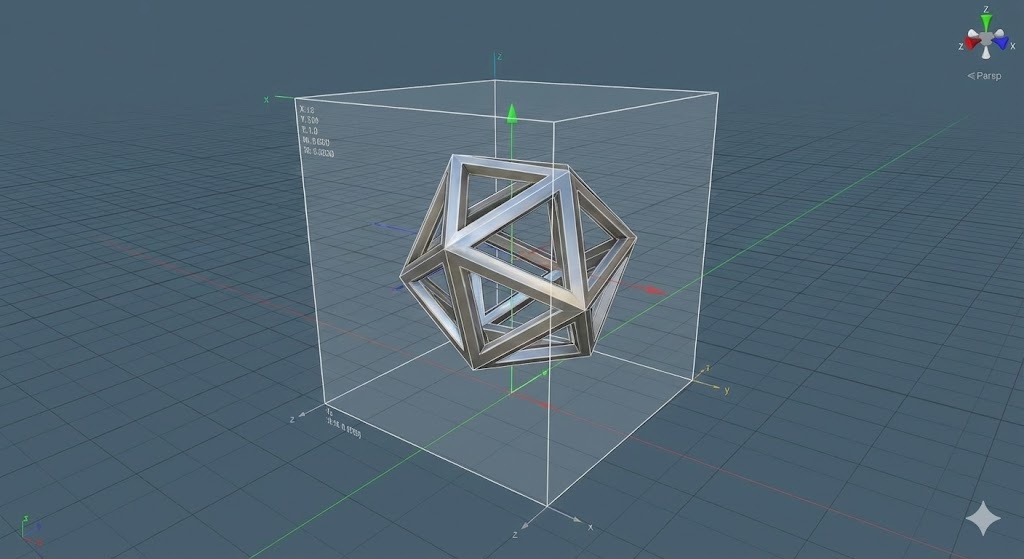

バウンディングボックス3Dとは、3次元空間内のオブジェクトを完全に包含する最小の直方体（ボックス）のことです 。この概念は3Dグラフィックス、ゲーム開発、CAD、物体検出など幅広い分野で基本的な技術として活用されています 。

参考）バウンディングボックス(Bounding Box): 物体検…

バウンディングボックスの主な特徴は以下の通りです。

3Dバウンディングボックスは、軸平行境界ボックス（AABB：Axis-Aligned Bounding Box）と方向付きバウンディングボックス（OBB：Oriented Bounding Box）の2種類に大きく分けられます 。AABBは座標軸に対して平行な直方体で処理が高速ですが、回転したオブジェクトには不適切な場合があります。一方、OBBは任意の向きを持てるため、より正確な境界を表現できます。

参考）形状を囲むOBBを計算 (スクリプト) href=”https://knowledge.shade3d.jp/knowledgebase/%E5%BD%A2%E7%8A%B6%E3%82%92%E5%9B%B2%E3%82%80obb%E3%82%92%E8%A8%88%E7%AE%97-%E3%82%B9%E3%82%AF%E3%83%AA%E3%83%97%E3%83%88″ target=”_blank”>https://knowledge.shade3d.jp/knowledgebase/%E5%BD%A2%E7%8A%B6%E3%82%92%E5%9B%B2%E3%82%80obb%E3%82%92%E8%A8%88%E7%AE%97-%E3%82%B9%E3%82%AF%E3%83%AA%E3%83%97%E3%83%88amp;#8211; Sh…

バウンディングボックス3D座標系と計算手法

3Dバウンディングボックスの座標系は、通常X、Y、Z軸の最小値（Min）と最大値（Max）の6つの値で定義されます 。これらの値から、ボックスの中心位置、サイズ、体積などの重要な情報を算出できます。

参考）Bounding Box(バウンディングボックス)ノード -…

計算手法として以下の方法が一般的です。

  • 最小最大値検索法: オブジェクトの全頂点から各軸の最小・最大値を求める最も基本的な手法です
  • 主成分分析法: オブジェクトの形状に最適化されたOBBを求める高度な手法です
  • 逐次更新法: リアルタイムアプリケーションで動的に更新される手法です

3D座標系での計算には、ワールド座標系とローカル座標系の使い分けが重要です。ローカル座標系では個々のオブジェクトに対して最適化されたバウンディングボックスを計算でき、ワールド座標系では複数オブジェクト間の関係性を考慮した処理が可能になります。

バウンディングボックス3D物体検出への応用

現代のAI・機械学習分野では、3Dバウンディングボックスが物体検出の核心技術として活用されています 。自動運転車のLiDARデータ解析、ロボティクス、医療画像診断など、様々な領域で重要な役割を果たしています。

参考）Redirecting…

物体検出における3Dバウンディングボックスの利点は以下の通りです。

最新の研究では、不確実性を考慮した3D物体検出手法や、2D検出結果を3Dに拡張する手法など、より高度な技術が開発されています。これらの技術は、自動運転、監視システム、拡張現実（AR）など実用的な分野での活用が期待されています。

バウンディングボックス3D衝突判定とゲーム開発

ゲーム開発において、バウンディングボックスを用いた衝突判定は基本的かつ重要な技術です 。この手法により、複雑な3Dオブジェクト同士の接触を効率的に検出できます。

参考）THREE.js によるバウンディングボリューム衝突検出 -…

衝突判定における3Dバウンディングボックスの実装パターン。

  • 粗い判定（Broad Phase）: 大量のオブジェクトを高速でふるい分ける初期段階の処理です
  • 細かい判定（Narrow Phase）: より精密な衝突検出を行う詳細段階の処理です

    参考）衝突判定 – Wikipedia

  • 階層的バウンディングボリューム（BVH）: 複雑な形状を複数の小さなバウンディングボックスで階層的に管理する手法です

Three.jsなどのWebGLライブラリでは、BoxHelperクラスを使用してバウンディングボックスの可視化と衝突判定を簡単に実装できます。これにより、ブラウザ上でリアルタイムな3D衝突判定を実現することが可能です。

DAZ Studioにおけるバウンディングボックス3D活用術

DAZ Studioでは、フィギュアやオブジェクトを選択すると自動的に表示される四角いボックスがバウンディングボックスです 。このボックスは、効率的なポーズ作成やアニメーション制作において重要な役割を果たします。

DAZ Studioでのバウンディングボックス活用法。

  • ポーズ作成時の注意点: フィギュアの軸が傾くとバウンディングボックスも傾き、回転操作が不正確になる場合があります
  • アニメーション最適化: バウンディングボックス表示モードでは軽量な再生が可能で、複雑なシーンでも実際のアニメーション速度で確認できます

    参考）Bounding box question – Daz 3D…

  • レンダリング設定: シーンの複雑さに応じて、バウンディングボックスを基準とした表示設定を調整することで作業効率が向上します

    参考）【Daz Studio4】レンダリングサイズを変更、登録する…

フィギュアのバウンディングボックスは、基本的に地面に対して水平・垂直になるよう設計されていますが、特定のポーズによってはボックスが傾く場合があります。このような状況を避けるため、ポーズ作成時には軸の向きを意識した作業が推奨されます。
